Hydraulikanlage des Emssperrwerkes
Daten der Hydraulikzylinder
| Benennung | Einheit | NÖ1 | HSÖ | BSÖ | NÖ2 | NÖ3-NÖ5 |
| Gewicht | kg | 2 X 7.000 | 2 X 20.500 | 2 X 4.000 | 2 X 7.600 | 2 X 5.000 |
| Kolbendurchmesser: | mm | 650 | 870 | 740 | 720 | 670 |
| Stangendurchmesser: | mm | 320 | 450 | 250 | 330 | 300 |
| Arbeitshub | mm | 10.500 | 12610 | 9371 | 10500 | 8500 |
| Konstruktionshub | mm | 10.700 | 12.800 | 9.430 | 10.700 | 8.700 |
| Pumpennenndruck | bar | 400 | 400 | 400 | 400 | 400 |
| Volumenstrom | l/min | 130 | 211 | 101 | 160 | 160 |
| Kraft am Zylinder durch eingestellte Begrenzung, max. | kN | 6034 | 6242 | 8573 | 7880 | 6874 |
| Hydraulikpumpenleistung | KW | 4x30 | 4x37 | 4x18,5 | 4x37 | 4x30 |
| Ölbehälter | Liter | 2x2400 | 2x4200 | 2x2400 | 2x2400 | 2x2400 |
Hydraulik

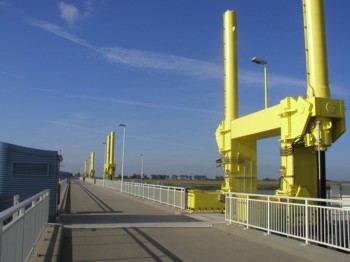

Hydraulikzylinder bei geschlossenem Sperrwerk

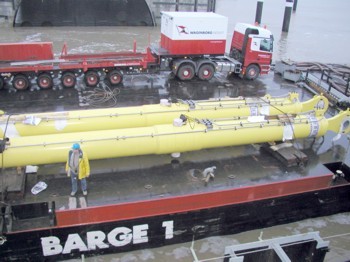

Hydraulikzylinder der Hauptschifffahrtsöffnung auf einem Ponton

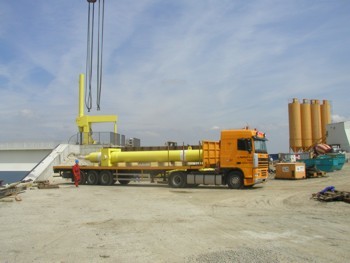

Anlieferung der Hydraulikzylinder

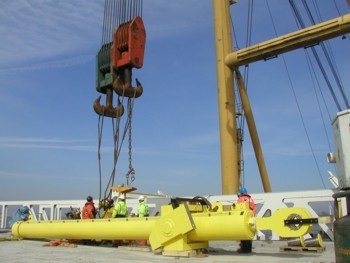

Hydraulikzylinder werden an den Haken genommen durch einen Schwimmkran und dann eingebaut

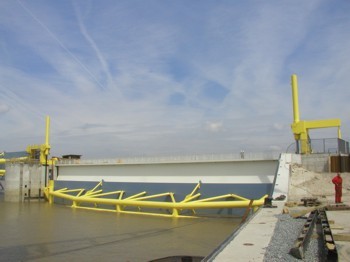

Hubtor der Nebenöffnung 5 mit zwei Hydraulikzylindern die das Tor bewegen.

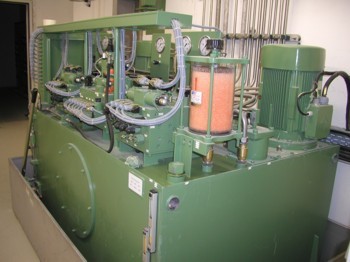

Ein Hydraulikaggregat für jeden Hydraulikzylinder der Tore
