Technische Daten

Abmessungen des Bauwerkes

Länge 33,64 m
Breite 47,90 m
Schifffahrtsöffnung 16,00 m l. W.
Flutöffnung 10,00 m l. W.
Drempelhöhe in der Schifffahrtsöffnung NN - 3,00 bis NN - 4,00 m
Drempelhöhe in den Flutöffnungen NN - 0,50 m
Obere Plattform NN + 10,40 m
Brückenunterkante NN + 9,50 m
Brückenoberkante NN + 10,89 m

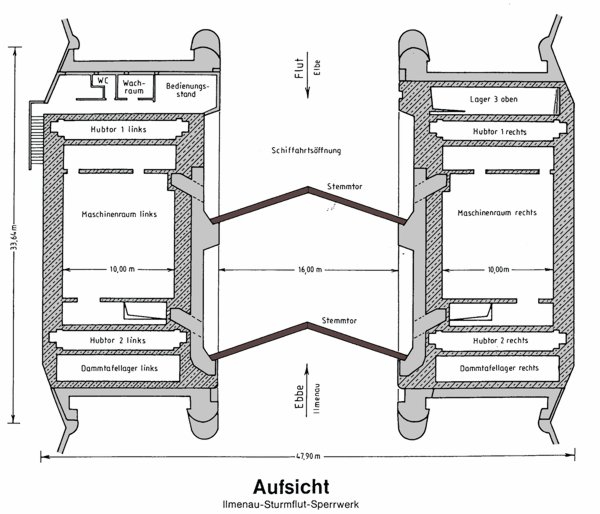

Schnittzeichnung in der Draufsicht

Tiefbau

Erdbewegungen rd. 210.000 m³
Schüttsteine für Ufer- und Sohlsicherung rd. 10.000 t
Stahlspundwände rd. 9.000 t
Stahlbeton B 300 – wasserundurchlässig
mit Hochofenzement und Korn 0-30 bzw.
0-50 (Sohlenbeton) sowie Ausfallkörnung 3-7 rd. 10.000 m³

Stahlwasserbau
Schifffahrtsöffnung
Hydraulisch betriebene Stahlstemmtore
Torflügel: Länge: 8,90 m
Höhe: 11,20 m
Gewicht je Torflügel: 33,00 t

Flutöffnungen
Hydraulisch betriebene Stahlhubtore
Tor: Länge: 10,26 m
Höhe: 4,55 m
Gewicht: 18,00 t

Notverschlüsse
Tafellehne: Breite/Dicke: 150/170 cm
Länge: 16,85 m
Gewicht: 8,00 t

Tafeln: Breite/Dicke: 100/40 cm
Länge: 8,00 m
Gewicht: 2,00 t

Technische Anlagen
Druckwasserspülanlage: Leistung: 600,00 m³/h
Druck: 6,50 bar
Motorleistung: 90 KW
Heizungs- und Druckluftsystem: gewährleistet den Winterbetrieb
